【産品名稱】自密實混凝土平闆約束早期塑性開裂試驗儀,又稱:平闆約束早期塑性開裂試驗儀,簡稱：塑性開裂試驗儀
【産品特點】

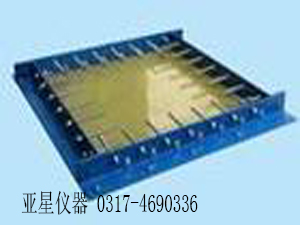

功能：自密實混凝土平闆約束早期塑性開裂試驗方法采用的早期塑性開裂試驗方法參照《混凝土結構耐久性設計與施工指南》，試件尺寸600mm×600mm×63mm，模具邊框用63*40*6.3的槽剛制作，模具四邊與底闆通過螺栓固定在一起，以提高模具的剛度，在模具每個邊上同時焊接兩排共14個Φ10×100mm螺栓伸向錨具内側，兩派螺栓相互交錯，便于澆築的混凝土能填充密實，當澆築的混凝土平闆發生收縮時，四周将受到螺栓的約束。底闆采用不小于20mm的密度闆，底闆上鋪聚氯乙烯薄膜隔離層。模具作為試驗裝置的一部分，實驗時與試件連在一起。按試件配比拌和混凝土，每組試件至少兩個，試件按規定條件養護。試件澆築、振實、抹平，從而評定混凝土包括塑性收縮、幹燥收縮合資收縮影響在内的早期開裂傾向，試件成型2h後取下塑料薄膜，用電風扇吹試件表面，風向平行于試件表面，風速2m/s，環境溫度30℃，相對濕度60%。記錄開裂時間、裂縫數量、裂縫長度和寬度，從澆築起，記錄至24h。
【配套試驗】
自密實混凝土圓環後期幹縮開裂測試方法
如圖1所示，試模内環直徑為250mm，外環直徑為300mm，高150mm。混凝土在兩環中成型，澆注完後立即用塑料薄膜遮蓋養護，48h後拆除外模，并在試件頂部塗上一層瀝青石蠟（或者矽膠密封），以防止混凝土環上表面的水分蒸發，然後将所有試件放置在濕度為50%，溫度為20℃的幹燥條件下進行養護，從養護初始開始，每隔0.5d定時觀測裂縫出現的初始時間tcr，開裂後的試件測試裂縫的寬度，測試時采用100倍裂縫放大鏡觀測，測試時沿高度均勻選取10個點，用×25倍的帶刻度顯微鏡測試裂縫的寬度再取其平均值作為Wd。tcr和Wd可以用來表征不同配比混凝土相對抵抗收縮開裂能力的高低，連續測量并記錄到成型後28d。
用戶如有進一步需要，本廠可供應配套儀器，精誠服務，歡迎聯系。
